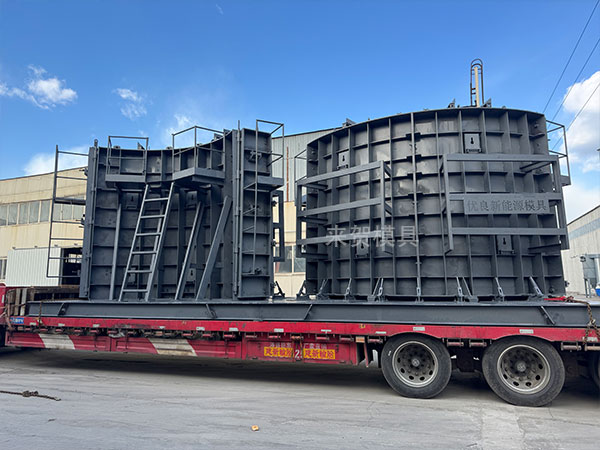

可變壁厚的混塔式風電塔筒模具由外模、內(nèi)模和端模組成。混塔式風電塔筒模具的內(nèi)模組裝于外模內(nèi)，其與外模之間的距離即為環(huán)片的厚度，調(diào)整外模與內(nèi)模在塔筒高度方向上的重疊尺寸，使外模與內(nèi)模在塔筒高度方向上錯開設(shè)置，然后在內(nèi)模和外模的端部安裝好端模，這樣就可以調(diào)整環(huán)片的厚度。以混塔式風電塔筒模具底部外直徑為8.5m的結(jié)構(gòu)為例，以30mm或60mm為單位調(diào)整混塔筒壁壁厚。

壁厚270mm通過提高強度等級（從C70到C100）可使得截面抗彎承載能力提高1.12倍，而通過增加壁厚的設(shè)置可以提高截面抗彎承載能力到1.22倍，較原有固定壁厚的設(shè)置提升承載能力8.3%。同一套混塔式風電塔筒模具可以生產(chǎn)不同外徑、壁厚的混凝土塔筒環(huán)片，一方面使得混塔模具的適用范圍增大，可以長周期適配更多的主機機型完成固定成本攤耗以降低模具使用成本，另一方面，由于混塔式風電塔筒模具規(guī)格少，易于實現(xiàn)批量化生產(chǎn)，標準化管控，可以在不同主機品牌的要求下實現(xiàn)相對精準適配。因此，通過使用可變壁厚的混凝土塔筒模具，混凝土塔筒可以在壁厚、強度等級兩個維度來提升混塔的承載能力，使得混塔式風電塔筒模具更具綜合競爭力。3混塔的模塊化設(shè)計混凝土-鋼混合塔筒包含混凝土段和鋼塔段,其中混凝土段結(jié)構(gòu)的外形可采用外徑對齊的單錐度的錐筒，亦可采用變錐度的錐筒與直筒相結(jié)合的形式。受到運輸尺寸和重量的限制，混凝土段沿高度方向由若干個筒節(jié)組成，每個筒節(jié)又可分為整環(huán)或由2環(huán)片、4環(huán)片組合而成一整環(huán)，每個環(huán)片的壁厚和外徑由其截面上的所承受的載荷確定。
